Standaardlijn

A CAM Serie

De A CAM serie bestaat uit roestvast stalen buitenbehuizingen. Deze behuizingen zijn voorzien van één compartiment en scharnierende deur(en). Avedko heeft van Netbeheer Nederland het certificaat van goedkeuring gekregen voor RVS straatkasten die mogen worden toegepast voor aansluiting van de CAM*. Naast de standaardkleuren RAL 6009 en RAL 7037 is het mogelijk om de behuizing tegen een meerprijs, in elke gewenste RAL-kleur te laten poedercoaten.

SPECIFICATIES:

1 compartiment
Vanaf 1200 mm breed

uitgevoerd met 2 deuren
Aardebout
Aardlitze aan deur en romp
Montagebord betonplex
Duo hevel espagnoletsluiting

t.b.v. 2 half europrofielcilinders
Deuruitzetter(s)
Documenthouder
Minimaal 80 µm poedercoating
IP44/IK10
RVS 304, 2,0 mm dik
Nuttige inbouwruimte is ca. 80%

van de weergegeven diepte

OPTIES:

Beugel t.b.v. verlichting
Deurschakelaar beugel
Losse fundatie
Half europrofielcilinder
Sleutel t.b.v. half europrofielcilinder
Ophoogstuk
Ventilator incl. regenkap
Kabeldoorvoer luik
Bodem met wartelplaten
Afwijkende RAL-kleur
Cool coating
Anti wildplak coating
Anti graffiti coating
Complete CAM installatie set

NAAM	BREEDTE	HOOGTE	DIEPTE	MONTAGEBORD BXH	COMPATIBELE LOSSE FUNDATIE
A 400 CAM	400	1100	400	275x1050	AFL 400
A 600 CAM	600	1100	400	475x1050	AFL 600
A 800 CAM	800	1100	400	675x1050	AFL 800
A 800H CAM	800	1350	400	675x1300	AFL 800
A 1000 CAM	1000	1100	400	875x1050	AFL 1000
A 1000H CAM	1000	1350	400	875x1300	AFL 1000
A 1200 CAM	1200	1100	400	1075x1050	AFL 1200
A 1200H CAM	1200	1350	400	1075x1300	AFL 1200
A 1400 CAM	1400	1100	400	1275x1050	AFL 1400
A 1400H CAM	1400	1350	400	1275x1300	AFL 1400
A 1600 CAM	1600	1100	400	1475x1050	AFL 1600
A 1600H CAM	1600	1350	400	1475x1300	AFL 1600
A 2000 CAM	2000	1100	400	1875x1050	AFL 2000
A 2000H CAM	2000	1350	400	1875x1300	AFL 2000

(maten in mm) * CAM staat voor Compacte Aansluit Module, deze geldt als standaard voor aansluitingen van objecten in de openbare ruimte welke wordt gehanteerd door de Nederlandse Netbeheerders sinds 2023.

Factsheet PDF Details

A-C2 CAM Serie

De A-C2 CAM serie bestaat uit roestvast stalen buitenbehuizingen. Deze behuizingen zijn voorzien van twee compartimenten en scharnierende deuren. Avedko heeft van Netbeheer Nederland het certificaat van goedkeuring gekregen voor RVS straatkasten die mogen worden toegepast voor aansluiting van de CAM*. Naast de standaardkleuren RAL 6009 en RAL 7037 is het mogelijk om de behuizing tegen een meerprijs, in elke gewenste RAL-kleur te laten poedercoaten.

SPECIFICATIES:

2 compartimenten
Energie compartiment ca. 400 breed (rechts)
Vanaf 1600 mm breed uitgevoerd met 3 deuren
Tussenstijl met tussenwand
Aardebout
Aardlitze aan deur en romp
Montageborden betonplex (energie- compartiment 275 mm breed)
Hevel espagnoletsluiting geschikt voor half europrofielcilinder
Duo hevel espagnoletsluiting t.b.v. 2 half europrofielcilinders
Deuruitzetters
Documenthouder
Minimaal 80 µm poedercoating
IP44/IK 10
RVS 304, 2,0 mm dik
Nuttige inbouwruimte is ca. 80% van de weergegeven diepte

OPTIES:

Beugel t.b.v. verlichting
Deurschakelaar beugels
Losse fundatie
Half europrofielcilinder
Sleutel t.b.v. half europrofielcilinder
Ophoogstuk
Ventilator incl. regenkap
Kabeldoorvoer luik
Bodem met wartelplaten
Contra uitvoering
Afwijkende RAL-kleur
Cool coating
Anti wildplak coating
Anti graffiti coating
Complete CAM installatie set

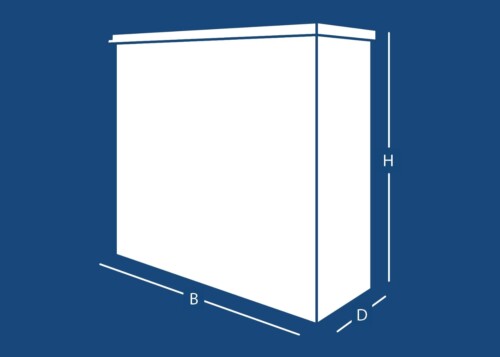

NAAM	BREEDTE	HOOGTE	DIEPTE	MONTAGEBORD BXH	COMPATIBELE LOSSE FUNDATIE
A 800 C2 CAM	800	1100	400	275x1050	AFL 800
A 800H C2 CAM	800	1350	400	275x1300	AFL 800
A 1000 C2 CAM	1000	1100	400	475x1050	AFL 1000
A 1000H C2 CAM	1000	1350	400	475x1300	AFL 1000
A 1200 C2 CAM	1200	1100	400	675x1050	AFL 1200
A 1200H C2 CAM	1200	1350	400	675x1050	AFL 1200
A 1400 C2 CAM	1400	1100	400	875x1050	AFL 1400
A 1400H C2 CAM	1400	1350	400	875x1300	AFL 1400
A 1600 C2 CAM	1600	1100	400	1075x1050	AFL 1600
A 1600H C2 CAM	1600	1350	400	1075x1300	AFL 1600
A 2000 C2 CAM	2000	1100	400	1475x1050	AFL 2000
A 2000H C2 CAM	2000	1350	400	1475x1300	AFL 2000

(maten in mm) * CAM staat voor Compacte Aansluit Module, deze geldt als standaard voor aansluitingen van objecten in de openbare ruimte welke wordt gehanteerd door de Nederlandse Netbeheerders sinds 2023.

Factsheet PDF Details

AFS Serie

De AFS serie bestaat uit roestvast stalen buitenbehuizingen. Deze behuizingen zijn voorzien van een steekdeur en een geïntegreerde fundatie. Naast de standaardkleuren RAL 6009 en RAL 7037 is het mogelijk om de behuizing tegen een meerprijs, in elke gewenste RAL-kleur te laten poedercoaten.

SPECIFICATIES:

Montagebord betonplex
Slot en sleutel
Aardebout (m.u.v. 150, 480, 580, 600 en 780)
Geïntegreerde fundatie
Demontabele voorplaat (m.u.v. AFS 150, 300D H)
Handgreep (m.u.v. AFS 150, 300, 300D H, 435, 480, 600)
Minimaal 80 µm poedercoating
Conform IP 43/IK10
RVS 304
Nuttige inbouwruimte is ca. 80% van de weergegeven diepte

OPTIES:

- Documenthouder (m.u.v. AFS 150, 300, 300D H)
Hevel espagnoletsluiting geschikt voor half europrofielcilinder
Aardebout
Afwijkende RAL-kleur
Cool coating
Anti wildplak coating
Anti graffiti coating

NAAM	BREEDTE	HOOGTE	DIEPTE	MONTAGEBORD BXH
AFS 150	150	1000	103	118x440
AFS 300	300	1000	120	270x500
AFS 300D H	300	1250	168	250x600
AFS 435	435	1100	265	400x600
AFS 480	480	1233	238	450x600
AFS 580	580	1233	238	540x600
AFS 600	600	1200	300	520x560
AFS 780	780	1233	238	750x600
AFS 930	930	1250	255	810x600

(maten in mm)

Factsheet PDF Details

AS Serie

De AS serie bestaat uit roestvast stalen buitenbehuizingen. Deze behuizingen zijn voorzien van een steekdeur. Naast de standaardkleuren RAL 6009 en RAL 7037 is het mogelijk om de behuizing tegen een meerprijs, in elke gewenste RAL-kleur te laten poedercoaten.

SPECIFICATIES:

Montagebord betonplex
Slot en sleutel
Aardebout (m.u.v. 600, 600H en 750)
Handgreep (m.u.v. AS 435)
Minimaal 80 µm poedercoating
Conform IP 43/IK10
RVS 304
Nuttige inbouwruimte is ca. 80% van de weergegeven diepte

OPTIES:

Documenthouder
Hevel espagnoletsluiting geschikt voor half europrofielcilinder
Losse fundatie
Bodem met wartelplaten
Aardebout
Afwijkende RAL-kleur
Cool coating
Anti wildplak coating
Anti graffiti coating

NAAM	BREEDTE	HOOGTE	DIEPTE	MONTAGEBORD BXH	COMPATIBELE LOSSE FUNDATIE
AS 435	435	630	265	390x600	AFL 435
AS 600	600	600	300	560x520	AFL 600
AS 600H	600	800	300	540x700	AFL 600
AS 750	750	750	400	700x700	AFL 750

(maten in mm)

Factsheet PDF Details

A Serie

De A serie bestaat uit roestvast stalen buitenbehuizingen. Deze behuizingen zijn voorzien van één compartiment en scharnierende deur(en). Naast de standaardkleuren RAL 6009 en RAL 7037 is het mogelijk om de behuizing tegen een meerprijs, in elke gewenste RAL-kleur te laten poedercoaten.

SPECIFICATIES:

1 compartiment
Vanaf 1200 mm breed uitgevoerd met 2 deuren
Aardebout
Aardlitze aan deur en romp
Montagebord betonplex
Hevel espagnoletsluiting geschikt voor half europrofielcilinder
Deuruitzetter(s)
Documenthouder
Minimaal 80 µm poedercoating
Conform IP43/IK10
RVS 304, 2,0 mm dik
Nuttige inbouwruimte is ca. 80% van de weergegeven diepte

OPTIES:

Beugel t.b.v. verlichting
Deurschakelaar beugel
Losse fundatie
Half europrofielcilinder
Sleutel t.b.v. half europrofielcilinder
Ophoogstuk
Ventilator incl. regenkap
Kabeldoorvoer luik
Bodem met wartelplaten
Afwijkende RAL-kleur
Cool coating
Anti wildplak coating
Anti graffiti coating

NAAM	BREEDTE	HOOGTE	DIEPTE	MONTAGEBORD BXH	COMPATIBELE LOSSE FUNDATIE
A 400	400	1100	400	275x1050	AFL 400
A 600	600	1100	400	475x1050	AFL 600
A 800	800	1100	400	675x1050	AFL 800
A 800H	800	1350	400	675x1300	AFL 800
A 1000	1000	1100	400	875x1050	AFL 1000
A 1000H	1000	1350	400	875x1300	AFL 1000
A 1200	1200	1100	400	1075x1050	AFL 1200
A 1200H	1200	1350	400	1075x1300	AFL 1200
A 1400	1400	1100	400	1275x1050	AFL 1400
A 1400H	1400	1350	400	1275x1300	AFL 1400
A 1600	1600	1100	400	1475x1050	AFL 1600
A 1600H	1600	1350	400	1475x1300	AFL 1600
A 2000	2000	1100	400	1875x1050	AFL 2000
A 2000H	2000	1350	400	1875x1300	AFL 2000

(maten in mm)

Factsheet PDF Details

A C2 Serie

De A-C2 serie bestaat uit roestvast stalen buitenbehuizingen. Deze behuizingen zijn voorzien van twee compartimenten en scharnierende deuren en worden gefabriceerd uit roestvast staal.

SPECIFICATIES:

aardebouten
montageborden (energie- compartiment 950×280 mm)
hevelespagnoletsluitingen
deuruitzetters (m.u.v.energiecompartiment)
gepoedercoat
conform IP43
RVS 304
nuttige inbouwruimte is ca. 80% van de weergegeven diepte

OPTIES:

documenthouder
losse fundatie
TL-beugels
deurschakelaarbeugels
half europrofielcilinder met sleutel
afwijkende RAL kleur

Naam	Hoogte	Breedte	Diepte	Montagebord HxB	RAL kleur	Losse fundatie
A 700 C2	1000	700	300	950×300	RAL 7037	AFL 700
A 1100 C2	1000	1100	300	950xx680	RAL 7037en 6009	AFL 1100
A 1200H C2	1150	1200	350	1100x760	RAL 6009	AFL 1200-350
A 1200EH C2	1450	1200	350	1400x760	RAL 6009	AFL 1200-350
A 1235H C2	1100	1235	320	1030×630	RAL 6009	AFL 1235
A 1400 C2	1000	1400	300	950×980	RAL 7037	AFL 1400
A 1400H C2	1150	1400	350	1100x960	RAL 6009	AFL 1400-350
A 1400EH C2	1450	1400	350	1400x960	RAL 6009	AFL 1400-350
A 1600EH C2	1450	1600	350	1400x960	RAL 6009	AFL 1600-350
A 1645 C2	1000	1645	335	950×1190	RAL 7037	AFL 1645
A 1945 C2	1000	1945	335	950×1490	RAL 7037	AFL 1945
A 1945H C2	1250	1945	335	1200×1490	RAL 7037	AFL 1945
A 2000EH C2	1450	2000	350	1400x1560	RAL 6009	AFL 2000-350
A 2445 C2	1000	2445	335	950×1920	RAL 7037	AFL 2445

(maten in mm)

Factsheet PDF Details

19-inch serie

De 19-inch serie bestaat uit roestvast stalen buitenbehuizingen. De lijn van 19-inch kasten zijn middels een 19-inch rek standaard geconfigureerd voor modulaire elektronische apparatuur. De kasten hebben scharnierende deuren en zijn er in twee hoogte- en twee breedtematen. Naast de standaardkleuren RAL 6009 en RAL 7037 is het mogelijk om de behuizing tegen een meerprijs, in elke gewenste RAL-kleur te laten poedercoaten.

SPECIFICATIES:

19” Profielen
Aardebout
Aardlitze aan deur en romp
Montagebord betonplex
Hevel espagnoletsluiting geschikt voor half europrofielcilinder
Deuruitzetter(s)
Blinde bodemplaat
Dakplaat
Minimaal 80 µm poedercoating
Scharnierende deur(en)
Conform IP54/IK10
RVS 304, 2,0 mm dik
Regengoot
Ventilator incl. regenkap

OPTIES:

Beugel t.b.v. verlichting
Deurschakelaar beugels
Documenthouder
Losse fundatie
Half europrofielcilinder
Sleutel t.b.v. half europrofielcilinder
Ophoogstuk
Afwijkende RAL-kleur
Cool coating
Anti wildplak coating
Anti graffiti coating

NAAM	BREEDTE	HOOGTE	DIEPTE	HE	COMPATIBELE LOSSE FUNDATIE
A 700 - 19”	700	800	600	14 HE	AFL 700 - 19”
A 700H - 19”	700	1200	600	23 HE	AFL 700 - 19”
A 1400 - 19”	1400	800	600	14 HE (2x)	AFL 1400 - 19”
A 1400H - 19”	1400	1200	600	23 HE (2x)	AFL 1400 - 19”

(maten in mm)

Factsheet PDF Details

W Serie

Speciaal voor de watersector heeft Avedko een drietal standaard roestvast stalen behuizingen ontwikkeld met een grotere diepte maat. De AS 435 W (dochter)kast is bestemd voor de besturing van de pompen en in de A 800 W en A 1100 W (moeder)kasten kunnen de besturingssystemen en eventuele (kWh)meters gemonteerd worden.

SPECIFICATIES:

hevelespagnoletsluiting
deuruitzetter (uitgezonderd AS)
gepoedercoat
conform IP43
RVS 304
scharnierende deur (AS heeft steekdeur)
betonplex montagebord

OPTIES:

documenthouder of -strip
TL-beugel
deurschakelaarbeugel
losse fundatie
slot met sleutel
aardebout(en)
afwijkende RAL kleur

Naam	Hoogte	Breedte	Diepte	Montagebord HxB	RAL kleur	Losse Fundatie
AS 435 W	580	435	300	550×390	RAL 6009	AFL 435 W
A 800 W	1200	800	350	1150×690	RAL 6009	AFL 800 W
A 1100 W	1200	1100	350	1150×980	RAL 6009	AFL 1100 W

(maten in mm)

Factsheet PDF Details
